Masz projekt. Wiesz, że potrzebujesz RFID.
Potem pojawia się pierwsze ważne pytanie: LF, HF/NFC czy UHF?
Jeśli wybierzesz niewłaściwą taśmę, otrzymasz krótki zasięg odczytu, odczyty widmowe lub znaczniki, które giną w praniu lub na metalowych wieszakach. Jeśli wybierzesz właściwą, system będzie działał płynnie, a Twój klient pomyśli: “OK, to działa”.
Firma CXJ Smart Card prowadzi własną fabrykę RFID i często spotykamy się z tym problemem. Przyjrzyjmy się zatem prostemu, praktycznemu sposobowi wyboru prawa częstotliwość RFID, od dostępu do drzwi aż po pełne śledzenie magazynu.
Zanim omówimy drzwi i palety, potrzebujemy szybkiej mapy trzech głównych taśm, których używa się w rzeczywistych projektach.
Jeśli oznaczasz zwierzęta domowe lub zwierzęta gospodarskie, klasycznie transpondery rurowe szklane jak te w
Szklana tuba RFID dla zwierząt, mikrochip dla zwierząt biegnij w tym zespole. Siedzą pod skórą latami i nadal dobrze czytają.
Kiedy ludzie mówią w biurze “karta RFID”, zazwyczaj mają na myśli HF. Produkty takie jak
Karty RFID I
Tagi NFC obejmują to pasmo, a układy takie jak MIFARE lub NTAG są już używane w większości kontrolerów i telefonów NFC.
Tutaj widzisz etykiety UHF i twarde znaczniki, takie jak
Etykiety samoprzylepne RFID I
Tagi RFID UHF ABS antymetalowe. Są one zbudowane w celu zapewnienia dłuższej “strefy odczytu” przed bramą lub na metalowym stojaku.
| Zespół | Typowa częstotliwość | Typowy zasięg odczytu (pasywny) | Mocne strony | Typowe zastosowanie |
|---|---|---|---|---|
| LF | 125–134,2 kHz | Do ~10 cm | Bardzo stabilny w pobliżu akwenu i wody; starsze systemy dostępu | Identyfikacja zwierząt, niektóre starsze dostępy, specjalne przemysłowe |
| HF / NFC | 13,56 MHz | Od kilku cm do < 1 m | Dobre zabezpieczenia, wysokie standardy, współpracuje z telefonami | Karty inteligentne, klucze hotelowe, naklejki NFC |
| UHF | 860–960 MHz | 3–10+ m | Daleki zasięg; czytanie zbiorcze; sceny portalowe | Magazynowanie, logistyka, śledzenie zasobów i pojazdów |
Gdy poznasz tę tabelę, będziesz już wiedział, jaką częstotliwość wybrać dla 70%.

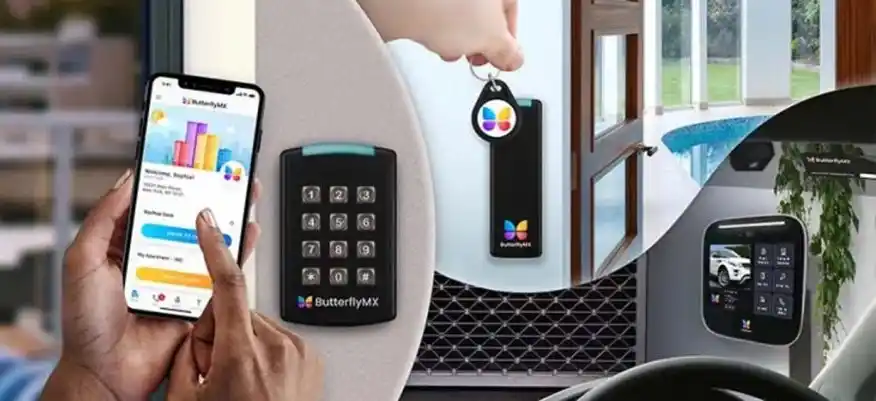

Kontrola dostępu to podstawa Kto może iść Gdzie, I Kiedy. Pole radiowe musi pozostać szczelne i przewidywalne. Nie chcesz, żeby drzwi się otworzyły tylko dlatego, że odznaka jest w plecaku dwa metry od ciebie.
Do drzwi i bramek obrotowych, HF 13,56 MHz jest zwykle najlepszym rozwiązaniem:
Możesz dać swoim użytkownikom klasyczne karty z
Karty RFID, tagi kluczowe z
Breloki RFID, lub nawet noszone na ciele dane uwierzytelniające
Bransoletki RFID NFC.
To samo zaplecze, inny format. To rozwiązuje wiele problemów dla działów HR, recepcji hotelowych, siłowni, parków wodnych i tak dalej.
Technologia LF nadal funkcjonuje w niektórych starszych systemach “prox”. Jeśli klient zainstalował już te czytniki na wszystkich drzwiach, zazwyczaj pozostaje się przy chipach LF w kartach lub brelokach, a migrację do HF/NFC planuje się później. Nie ma potrzeby usuwania wszystkiego już dziś.
Z pojazdami jest inaczej. Nikt nie chce, żeby kierowcy wychylali się przez okno w deszczu, żeby dotknąć karty.
Do bram, dostępu do podwórza i kontroli szlabanów, UHF jest normalnym wyborem:
Można mieszać dane o długim zasięgu:
Jeżeli ta sama karta użytkownika ma otwierać zarówno drzwi, jak i bramy, praktycznym rozwiązaniem jest użycie karty lub pasma dwuczęstotliwościoweHF do drzwi, UHF do bram, wszystko w jednym kawałku plastiku lub silikonu. Serwis OEM firmy CXJ może łączyć chipy i obsługiwać kodowanie, więc nie musisz bawić się kablami.
Przejdźmy teraz do wnętrza magazynu. Oto główne bolączki:
To jest miejsce UHF naprawdę zasługuje na swoje utrzymanie.
Montujesz czytniki stacjonarne przy bramach dokowych lub tunelach przenośnikowych. Gdy paleta z etykietami UHF przechodzi przez bramę, system odczytuje dziesiątki lub setki etykiet na raz.

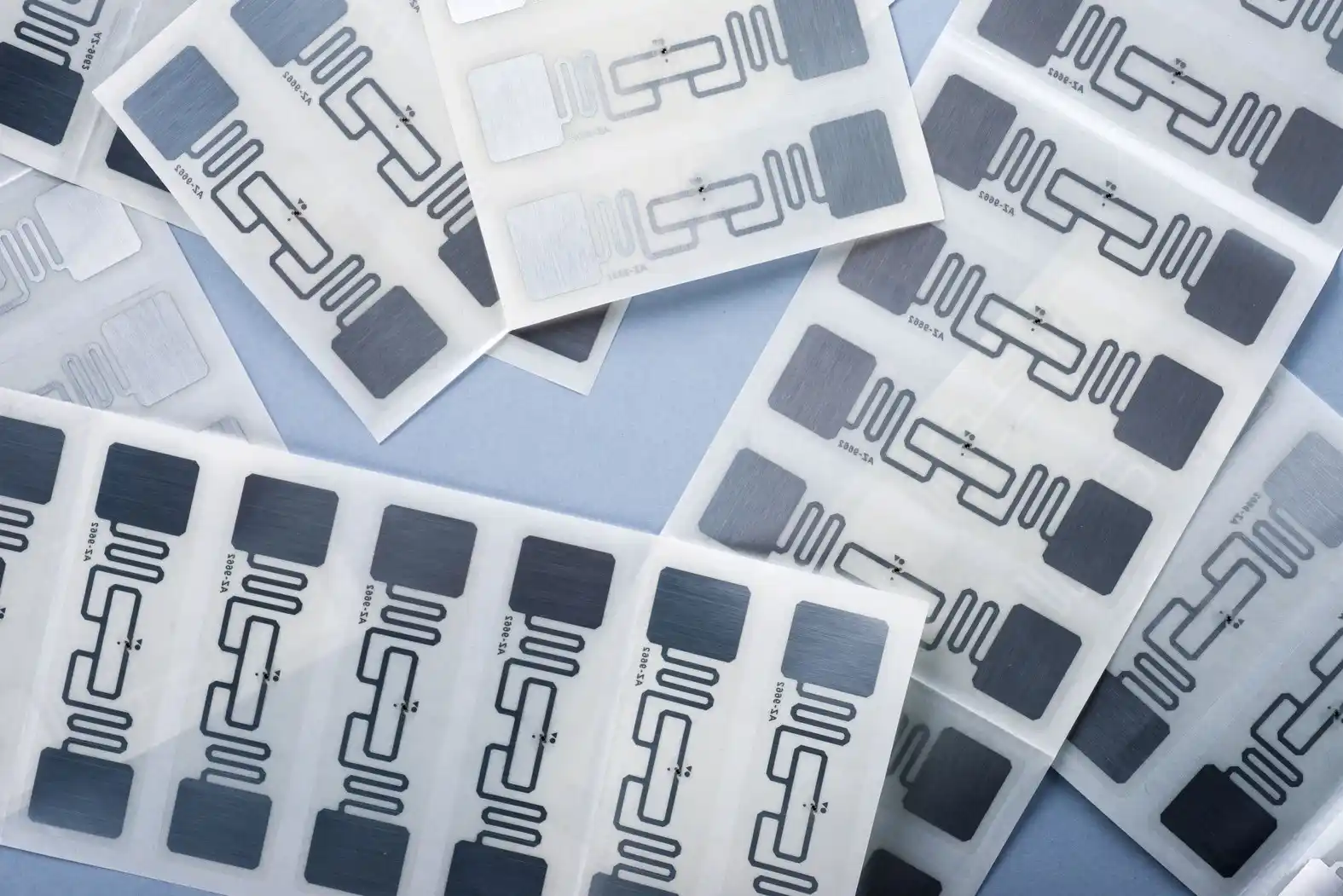

Opcje etykiet UHF obejmują:
Zamiast oczekiwać, że personel zeskanuje każde pudełko, otrzymujesz automatyczne zdarzenia “wejście/wyjście”.
Standardowe etykiety na gołym metalu to proszenie się o kłopoty. Pole się rozstraja, zasięg odczytu spada, a przedmioty tajemniczo znikają z magazynów.
Tutaj przełączasz się na znaczniki UHF na metalu, na przykład twarde obudowy ABS z
Tagi RFID UHF ABS antymetalowe.
Utrzymują antenę w dobrym stanie nawet na stalowych stelażach, szafach, narzędziach czy serwerach. Można je przykręcić, przynitować lub przykleić. Czytelnik widzi je wyraźnie podczas każdego cyklu zliczania.
Śledzenie prania i mundurków jest dość brutalne. Tagi obejmują pranie, suszenie, prasowanie, składanie, a czasem nawet chemikalia.
W tym celu należy użyć Etykiety pralnicze UHF I etykiety do prania, zaprojektowane tak, aby przetrwać setki cykli. CXJ oferuje tkane i PPS transpondery do prania oraz dyskretne metki pielęgnacyjne
Etykiety do prania RFID.
Przyszywa się je lub zgrzewa w odzież, a następnie używa się czytników tunelowych lub sortowników w zapleczu.
Kluczem tutaj jest: to samo pasmo UHF, inne opakowanie dla tekstyliów, palet i metalu.
Ułóżmy to wszystko w krótki, prosty schemat, który będziesz mógł wykorzystać w rozmowach ze swoim zespołem lub klientem.
Wybór częstotliwości RFID nie zależy tylko od liczby MHz. Chodzi również o jak szybko można przejść od pomysłu do stabilnego wdrożenia.
Karta inteligentna CXJ działa jako producent niestandardowych rozwiązań RFID bezpośrednio z fabryki:
Dlatego projektując swój kolejny projekt kontroli dostępu lub magazynu, zacznij od stosowanie, wybierz właściwy Częstotliwość RFID, a potem pozwól, aby format i fabryka CXJ zrobiły resztę. Technologia sprawia wrażenie mniej magicznej, a bardziej jak normalne, solidne narzędzie, które po prostu działa.
